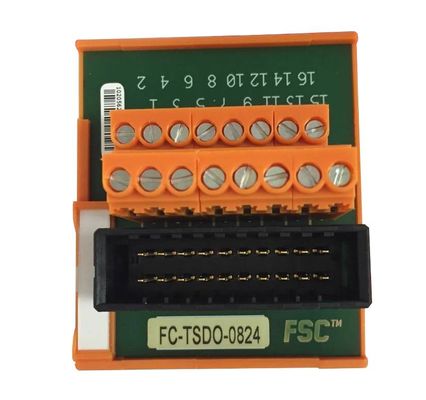

FC-TSDO-0824 Module de sortie numérique de détection de température pour contrôle industriel, 8 canaux, 24V, haute stabilité

1. Système de sortie de sécurité certifié SIL 3

Le Honeywell FC-TSDO-0824 est un module de sortie de sécurité à haute intégrité conçu pour le contrôle de charges critiques dans les systèmes instrumentés de sécurité nécessitant la conformité SIL 3 selon la norme CEI 61508. Doté de 8 canaux de sécurité configurables avec des architecture à double redondance, cet appareil offre un temps de réponse ≤100ms et une couverture diagnostique de 99% pour la certification ISO 13849-1 PL e. Son boîtier compact sur rail DIN offre une protection IP40 tout en fonctionnant entre -40°C et +85°C. Le suffixe "0824" indique 8 canaux, tension de commande de 24V CC et entrées d'alimentation à double redondance. Certifié pour ATEX/IECEx Zone 2/22 (Ex ic IIC T85°C Gc), il intègre des processeurs à contrôle croisé avec des détection de défaut ≤50µs et une détection de soudure des contacts. Conçu pour les systèmes d'arrêt d'urgence, la gestion des brûleurs et la protection des turbomachines, ce module exécute des fonctions de sécurité vitales, notamment STO (Safe Torque Off) et une SS1 (Safe Stop 1) avec des capacité de commutation de 2A @ 230V CA par canal. La communication HART 7.5 intégrée permet des alertes de maintenance prédictive pour l'usure des contacts et la dégradation des bobines.

2. Spécifications techniques critiques

Ce module prend en charge 8 canaux de sécurité indépendants avec des sorties PNP nominales pour 2A @ 230V CA / 0,5A @ 24V CC. Les spécifications électriques incluent une protection contre les surtensions de 4kV (CEI 61000-4-5), une isolation canal à canal de 1500V CA et temps de commutation ≤10ms. L'alimentation fonctionne à 18-30V CC ±10% avec des entrées à double redondance et une consommation ≤8W. La connexion utilise des borniers à vis amovibles (0,2–2,5 mm²) avec des canaux à code couleur. Les certifications de sécurité couvrent SIL 3 (PFHD 1×10⁻⁹/h), PL e (Cat.4), ATEX/IECEx Zone 2/22 et UL 61800-5-1. La résistance environnementale comprend une résistance aux chocs de 15g (CEI 60068-2-27), une immunité aux vibrations de 5g (10–150Hz) et une résistance au brouillard salin de 500h (ISO 9227). Les dimensions sont de 110×100×45mm (H×L×P) avec un MTBF de 500 000h à 40°C (CEI 61709).

3. Applications industrielles critiques pour la sécurité

Ce module excelle dans les scénarios de sécurité des procédés à haut risque :

• HIPPS Pétrole et gaz: Désactivation des vannes d'arrêt d'urgence
• Production d'électricité: Activation du circuit de déclenchement de survitesse de la turbine
• Usines chimiques: Contrôle des solénoïdes de décharge de pression du réacteur
• Gestion des brûleurs: Arrêt de la vanne de combustible en cas de défaillance de la flamme
• Postes de compression: Exécution du système de déclenchement haute pression
• Pharmaceutique: Contrôle de la vanne d'évent du récipient de stérilisation
• Traitement de l'eau: Activation du système de confinement du chlore gazeux
• Ventilation minière: Déclenchement du système de purge du méthane
  Sa certification SIL 3 permet le déploiement dans les fonctions instrumentées de sécurité (SIF) où une défaillance non détectée pourrait provoquer des incidents catastrophiques. La capacité de démarrage à froid de -40°C prend en charge les opérations arctiques, tandis que la conception remplaçable à chaud permet la maintenance sans interruption du processus dans les installations 24h/24 et 7j/7. Les contacts à guidage forcé garantissent un verrouillage mécanique pour empêcher la fermeture simultanée NO/NF, répondant aux exigences de sécurité de la norme CEI 61800-5-2 pour l'isolement du système d'entraînement.

4. Avantages fonctionnels de sécurité

• Robustesse de l'architecture:
  Deux processeurs ARM Cortex-R5F avec détection de divergence ≤50ns
  Autotest matériel automatique à la mise sous tension (vérification des contacts/bobines)
• Intelligence diagnostique:
  État LED par canal (vert=alimenté, rouge=défaut)
  Alertes d'usure prédictive des contacts via la tendance de la résistance (>100mΩ)
• Flexibilité de configuration:
  Honeywell Safety Manager Suite : Programmation logique par glisser-déposer
  Modification en ligne sans redémarrage du système
• Cybersécurité:
  Démarrage sécurisé avec une ancre de confiance matérielle TPM 2.0
  Contrôle d'accès basé sur les rôles selon la norme CEI 62443
• Efficacité de la maintenance:
  Remplaçable à chaud sans interruption du processus
  Numérisation du code QR pour une documentation technique instantanée
• Durabilité du cycle de vie:

  10 millions d'opérations mécaniques
  Contacts plaqués or pour éviter l'oxydation

5. Fonctionnement et diagnostics de sécurité

Flux de travail de contrôle:

1. Validation de la commande:
   Signal de l'API de sécurité → Vérifié croisé par deux processeurs
2. Exécution de la sortie:
   Les sorties PNP s'activent uniquement si les processeurs sont d'accord
3. Réponse aux défauts:

   Condition	Action	État de la LED
   Soudure des contacts	Force l'état de sécurité	Rouge fixe
   Court-circuit de sortie	Désactivation du canal	Rouge clignotant
   Erreur du processeur	Verrouillage du système	Rouge fixe

Diagnostics avancés:

• Enregistreur de boîte noire:
  Stocke 1 000 événements avec des horodatages en µs
• Maintenance prédictive:
  Surveillance de la résistance des contacts (alerte >50mΩ)
  Analyse de la dégradation de la sortie via la chute de tension
• Communication HART:
  Transmet l'indice d'état de l'appareil (0-100 %)
  Suivi des heures de fonctionnement pour le remplacement programmé
• Défauts de sécurité:
  États de repli configurables en cas de perte de communication
  Désactivation automatique en cas de baisse de tension (<18V)
